PPS-24-FireSim

Design Architetturale

Architettura complessiva

Per strutturare il progetto in maniera ordinata e ridurre al minimo le dipendenze tra le varie parti, è stata adottata un’architettura basata sul modello MVC. Questa scelta consente di realizzare un sistema flessibile, facilmente estendibile e in grado di adattarsi a scenari futuri.

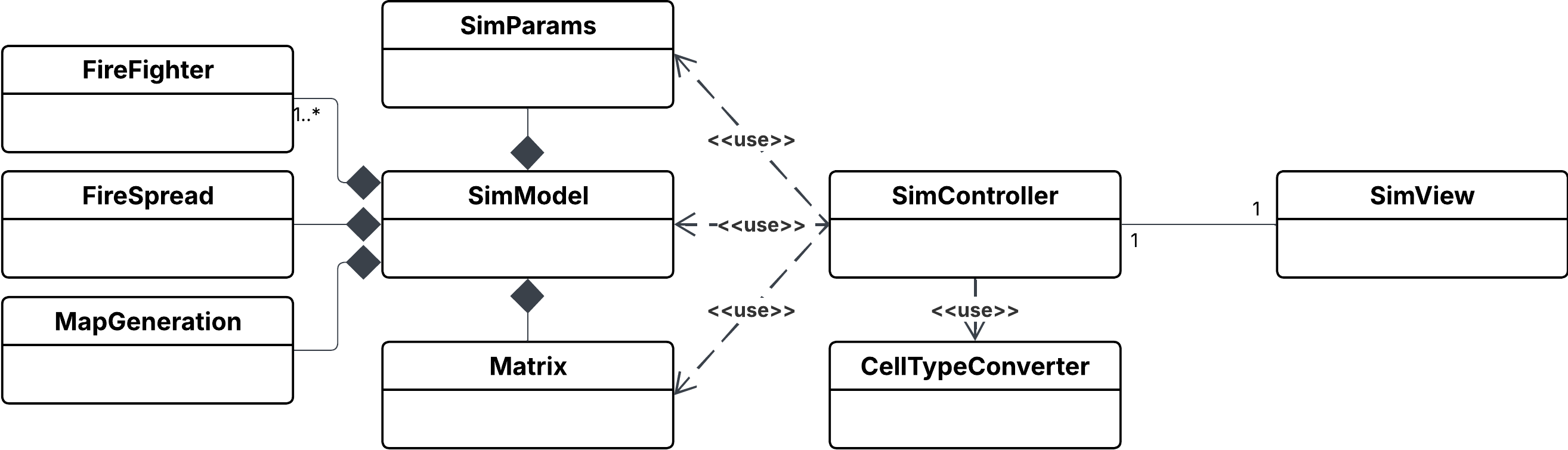

Come mostrato in figura, è presente una separazione di responsabilità tra le principali classi, come segue:

• SimModel implementa Model
  • Utilizza MapGeneration per generare la mappa, di tipo Matrix
  • Mantiene aggiornati i SimParams
  • Interroga FireSpread e FireFighter per l’avanzamento della simulazione
  • Controlla la correttezza del posizionamento di celle da parte dell’utente
• MapGeneration genera una mappa verosimile di tipo Matrix con strategie più o meno complesse
• FireFighter gestisce il movimento di un vigile del fuoco, aggiornando il movimento e le azioni svolte dal vigile del fuoco, come spegnere celle infuocate o ricaricare
• FireSpread si occupa della gestione dell’avanzamento del fuoco, andando a modificare o aggiornare le celle, come ad esempio trasformare le celle che stanno bruciando a celle bruciate.
• SimController implementa Controller
  • Gestione dei tempi di simulazione
  • Utilizza CellTypeConverter per la conversione tra tipi di celle model e tipi di celle view
  • Interroga il SimModel per:
    • Aggiornare parametri di simulazione
    • Richiedere i parametri aggiornati
    • Richiedere il numero di ciclo corrente
    • Piazzare celle al momento corretto per evitare inconsistenze
    • Aggiornare lo stato (i.e. far avanzare la simulazione)
  • Interroga la view per mostrare la mappa aggiornata
• SimView visualizza le informazioni fornite dal SimController
  • Invia al SimController gli input ricevuti dall’utente
    • Modifica dei parametri
    • Personalizzazione della mappa
    • Modifica e controllo del tempo di simulazione (start, stop, pause/resume, velocità)

Pattern architetturali

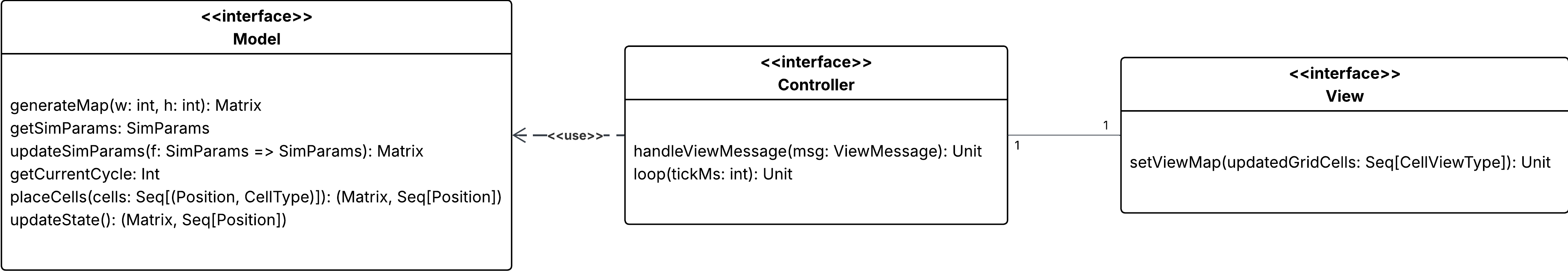

Come mostrato in figura, le interfacce di Model, View e Controller permettono una separazione delle responsabilità, come segue:

• Model: viene interrogato dal controller e gestisce la logica della simulazione nella sua interezza
• Controller: gestisce il loop della simulazione e collega View e Model
• View: si occupa della visualizzazione delle informazioni fornite dal Controller e dell’invio al controller di input ricevuti dall’utente

Il modello MVC permette di separare in modo netto la logica dei dati, la presentazione e il controllo del flusso. Questa impostazione può introdurre rigidità e maggiore carico di gestione, ma porta con sé molteplici vantaggi:

• Consente una chiara distinzione tra logica applicativa, interfaccia e gestione degli eventi
• Favorisce il riuso e la modularità del codice
• Rende più agevole la manutenzione e gli aggiornamenti del sistema
• Le modifiche apportate a un modulo non si riflettono sugli altri
• L’utilizzo di un’architettura standard agevola programmatori esterni nella comprensione della codebase
